1530G seriyali bitta stolli lazerli kesish mashinasi
Biz 1530G seriyali bitta stolli lazerli kesish mashinasini yetkazib beramiz.
Mahsulotni tanishtirish
1530G seriyali bitta stolli lazerli kesish mashinasi
Mashinaning tarkibi
Mashinaning joylashuvi va jo'natish
Texnik parametrlar
|
Qayta ishlash hajmi
|
1500 * 3000 mm
|
|
Maks. tezlik
|
140m/min
|
|
Maks. tezlashuv
|
1G
|
|
X/Y joylashuv aniqligi
|
±0,03mm/m
|
|
Qayta joylashtirish aniqligi
|
±0,02 mm
|
|
Lazer kuchi
|
1.5-3KVt
|
|
Mashina nominal quvvati
|
10KVt
|
|
Og'irligi
|
2600 kg
|
|
Hajmi
|
5500 * 4000 * 2300 mm
|
Asosiy konfiguratsiyalar
|
Lazer manbai
|
IPG/Raycus |
|
Nazoratchi
|
FSCUT 2000, Friendess, Xitoy |
|
Boshni kesish
|
RayTools BM110 avtofokus |
|
Servo drayvlar va motorlar
|
FSCUT 2000, Friendess, Xitoy
|
|
Raf va pinion
|
ROR, Germaniya
|
|
Qisqartirish qutisi
|
TECHMECH, Xitoy |
|
Yuqori aniqlikdagi hidoyat ray
|
Xokking, Xitoy, Tayvan |
|
Pnevmatik komponentlar
|
SMC, Yaponiya/AirTac, Xitoy Tayvan
|
|
Elektr qismlari
|
Schneider, Fransiya/MW, Xitoy Tayvan
|
|
Suv sovutgich
|
Xanli, Xitoy
|
Asosiy komponentlar: kesish boshi
RayTools BM110 yuqori samarali avtofokusli kesish boshi
 |
• Optimallashtirilgan optik konfiguratsiya va silliq gaz sxemasi
kesish sifati va samaradorligini sezilarli darajada oshirish.
• Inson aralashuvini kamaytirish uchun avtofokus. Avtomatik fokus
diapazon {0}}~ plyus 10 mm va fokuslash aniqligi 0,05 mm.
• Kollimatsiya linzalarini himoya qilish uchun qo'shilgan qopqoq ko'zoynaklari
samarali.
• O'zgartirishni osonlashtirish uchun tortma turi qopqoqli shisha ushlagich.
• QBH, QD kabi turli tolali interfeyslar bilan ishlash
turli xil lazer manbalari.
|
Noyob nuqtalar:

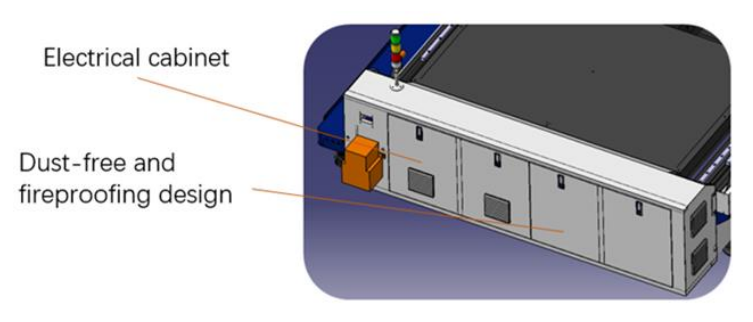

1.Birlashtirilgan elektr shkafi
Toza va tartibli simlarni ulash uchun soddalashtirilgan simi dizayni.
Joyni tejash: elektr shkafi optimallashtirilgan dizayn dizayni bilan mashina ramkasiga o'rnatilgan bo'lib, bo'sh joyning 50 foizini tejash imkonini beradi.
4 ta shamollatuvchi fanatlar toza va barqaror muhitda ishlaydigan elektr komponentlarini yaratadi. Mukammal himoya: changsiz va yong'inga qarshi, elektr komponentlari uchun yaxshiroq himoya.
2.Bellow po'lat qalqonli qopqoqlar
Kesish jarayonida yuqori haroratli metall shlaklar paydo bo'lishi mumkin, ayniqsa pirsing paytida, metall shlyuzlar mashinaning ikkala tomoniga sepilishi va yuqori aniqlikdagi uzatish qismlariga katta xavf tug'dirishi mumkin. Ushbu muammoni hal qilish uchun biz transmissiya qismlarini to'liq himoya qilish uchun issiqlikka bardoshli pastki qopqoqlarni tanlaymiz, bundan tashqari, metall shlaklar va changlarning ichkariga kirishiga to'liq yo'l qo'ymaslik uchun kesish boshi maydoniga yaqin po'lat qalqonlar bilan pastki qopqoqlar qo'shiladi. mashinaning maksimal darajada aniqligi.
3.Servo motorlar uchun qopqoqlar
Servo motorlar mashinaning asosiy qismlari bo'lib, Y o'qi servo motorlar varaqlarni yuklash va tushirishda osonlikcha shikastlanishi mumkin, bu esa mijozlar uchun katta xarajatlarga olib keladi. Shu sababli, QY-LCF-1530G seriyali mashinalarida Y o'qi servo motorlar mashinaning ishlashi paytida shikastlanishning oldini olish uchun qopqoq bilan himoyalangan.
